Капсульные дома становятся заметным направлением модульного строительства. Для этого проекта дома, рассчитанного на круглогодичное проживание, важно учитывать теплотехнические характеристики стен, кровли и пола, а также климатические условия региона. Решение, рассчитанное на более мягкую зиму, может потребовать адаптации.
Компания «Полисфера» выполнила утепление капсульного дома на этапе производства. Для формирования теплоизоляционного слоя применили жёсткий закрытоячеистый пенополиуретан Сибуфом С/30.
Задача
Обеспечить теплоизоляционную оболочку капсульного дома, предназначенного для круглогодичного проживания, на внутренних поверхностях модульной конструкции, включая пол, потолок, торцевую стену и узлы примыканий. При этом необходимо было учесть геометрию каркаса и выполнить работы в короткий срок без длительных операций по подгонке плитного утеплителя.
Выполненные работы
| Объект | Капсульный (модульный) дом |
|---|---|
| Назначение | Круглогодичное проживание |
| Исполнитель | ООО «Полисфера» |
| Материал | Сибуфом С/30, закрытоячеистый ППУ |
| Толщина теплоизоляции | 100 мм |
| Площадь нанесения | 110 м² |
| Продолжительность | 1 рабочий день |

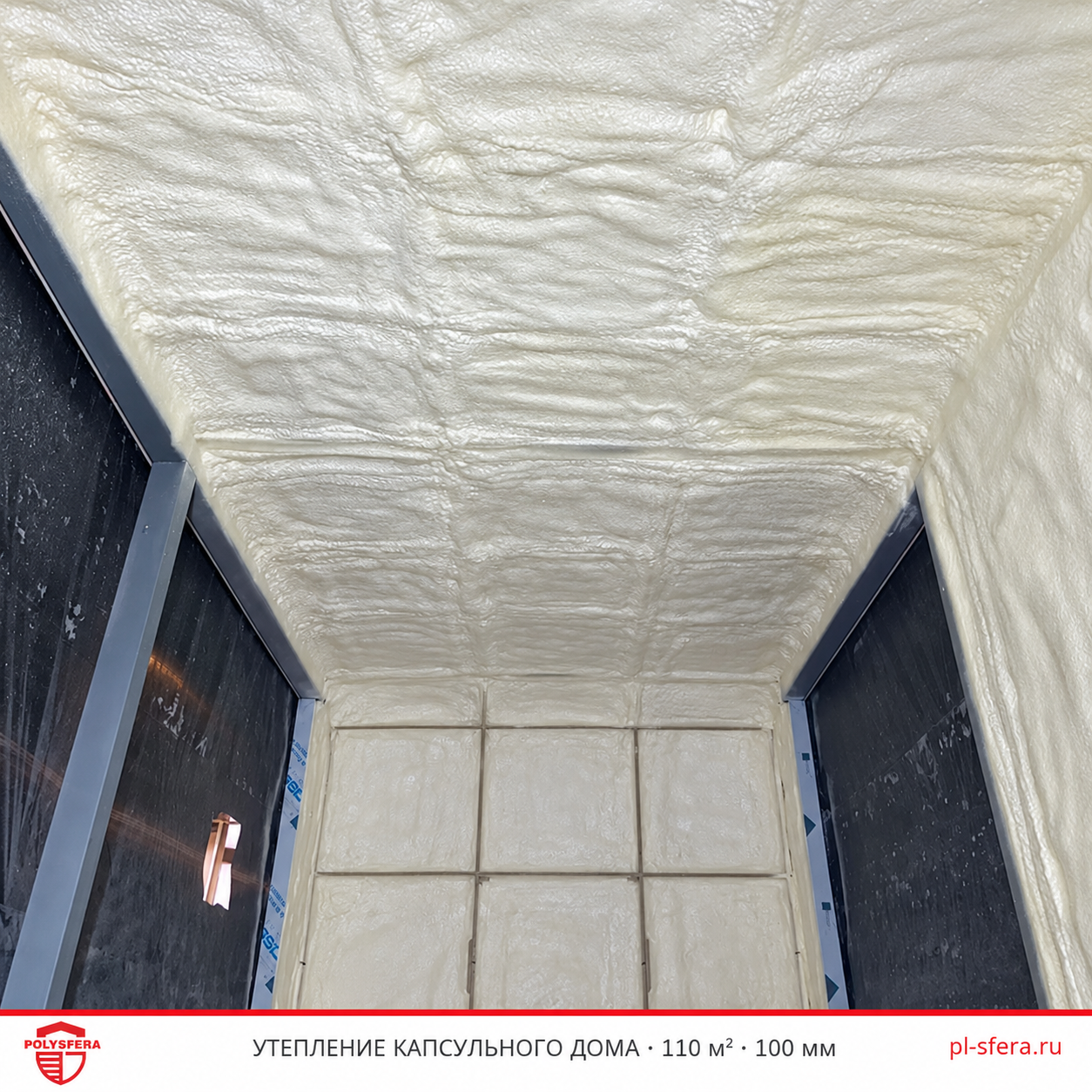

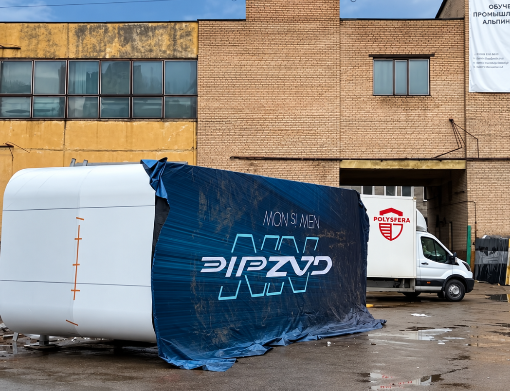

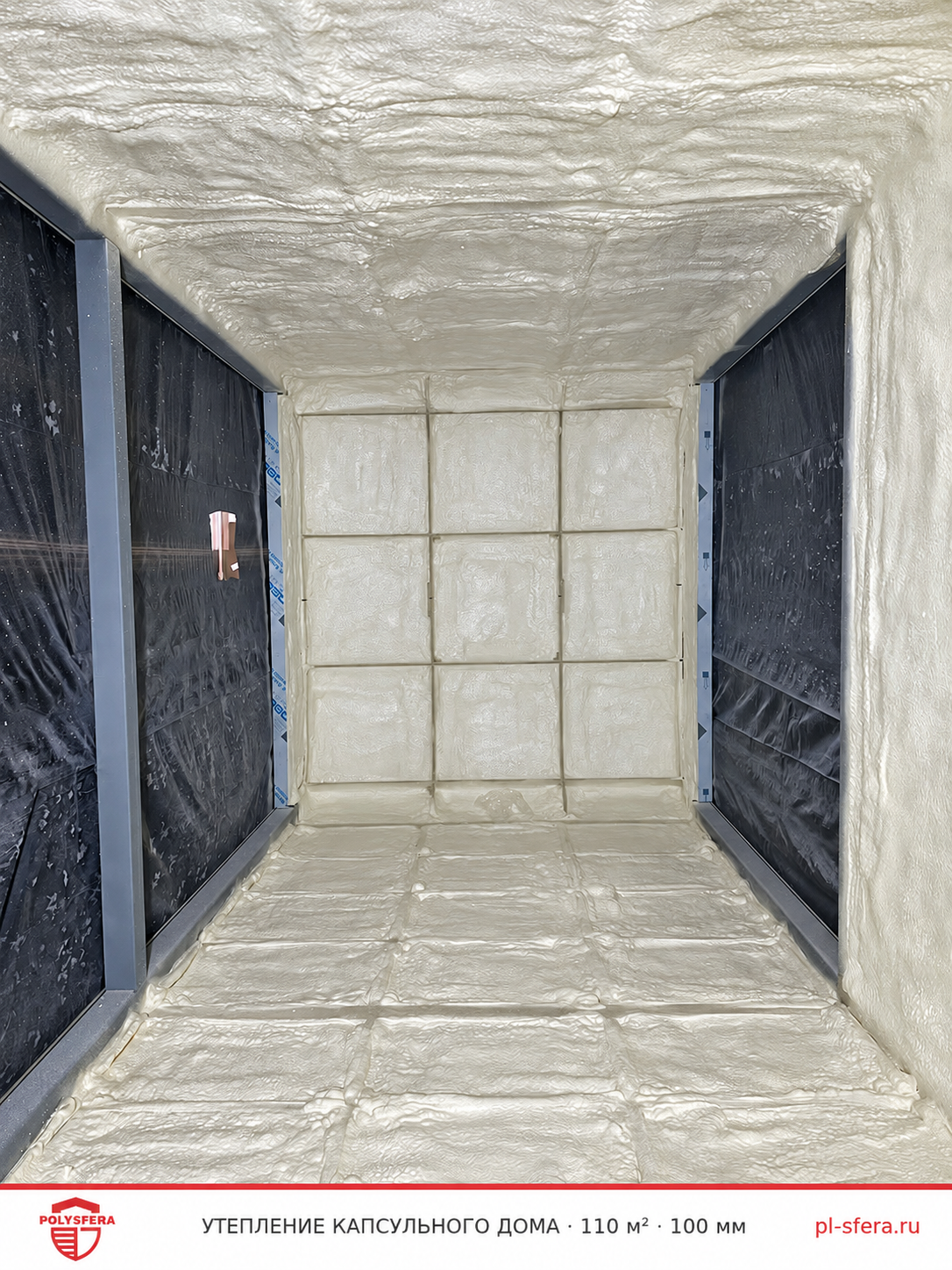

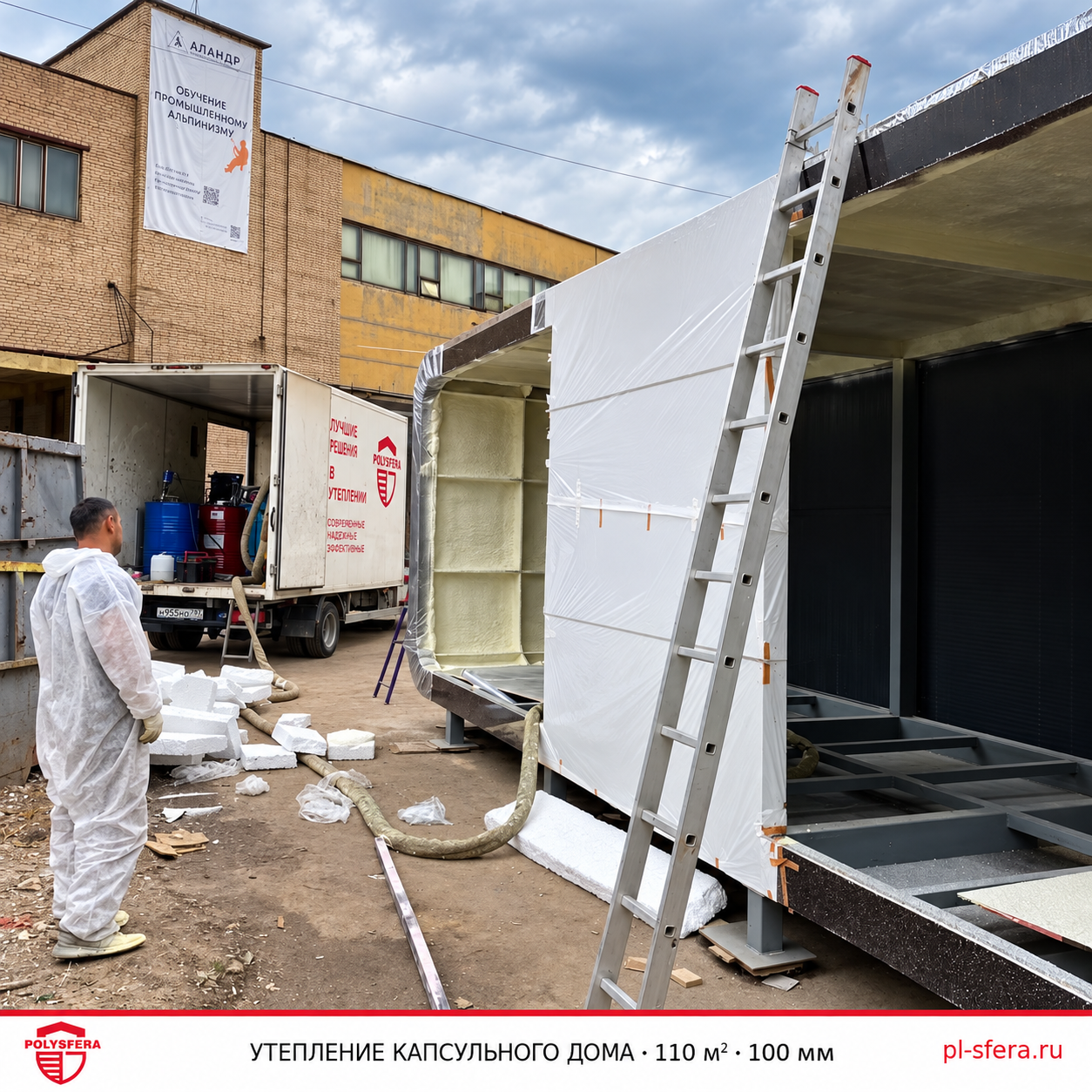

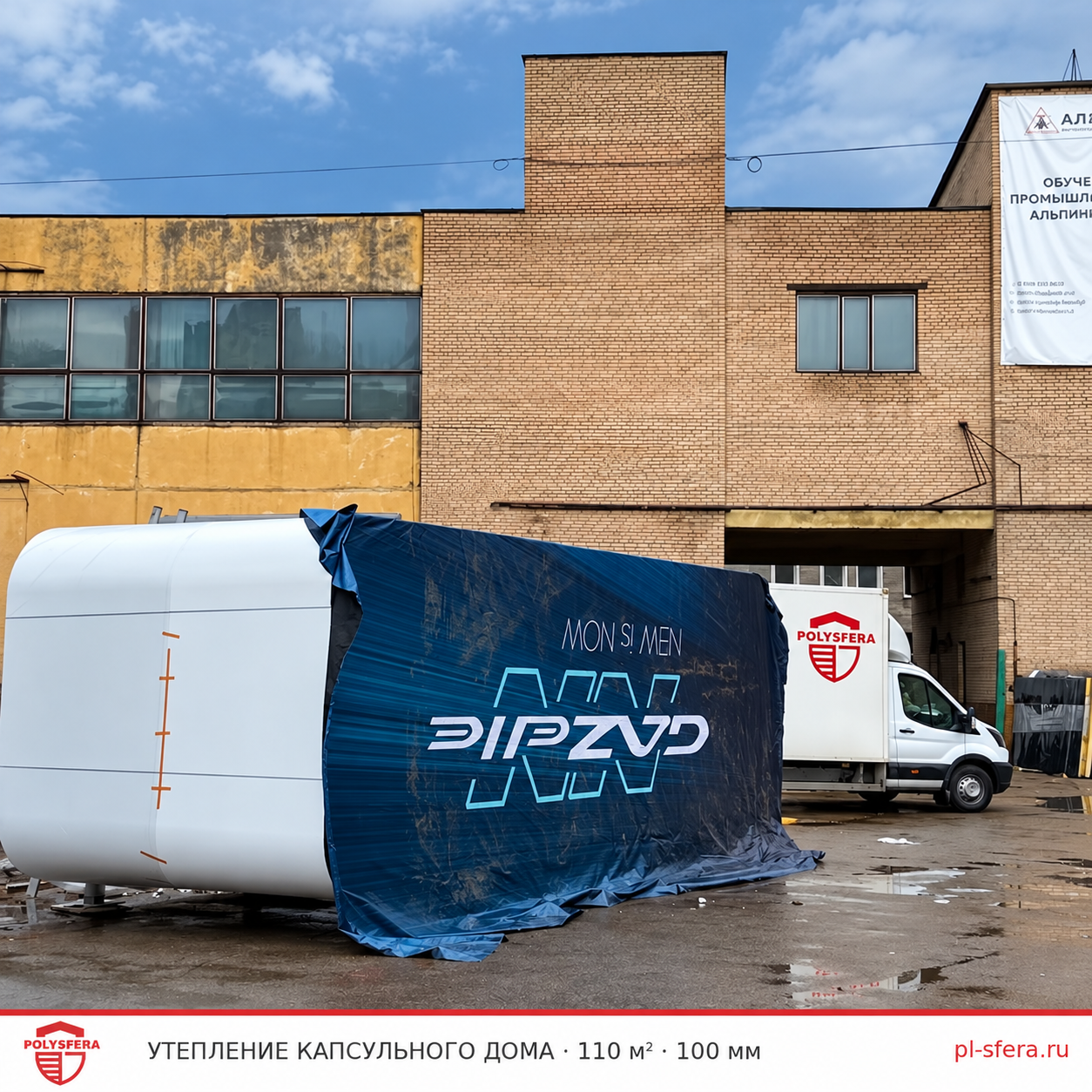

Материал наносили непосредственно на подготовленные поверхности. Напыление позволяет повторять геометрию конструкций, формируя слой без стыков, характерных для плитной теплоизоляции. На фотографиях показаны объект в производственных условиях и сформированный слой ППУ внутри капсулы.
Технические характеристики Сибуфом С/30
Сибуфом С/30 - двухкомпонентная система для получения жёсткого напыляемого пенополиуретана. Основные показатели приведены по информации производителя и лабораторным данным материала:
| Плотность готовой пены | 30-35 кг/м³ |
|---|---|
| Содержание закрытых ячеек | 90–92% |
| Теплопроводность при 10 °C до ускоренного старения | 0,02301 Вт/(м·К) |
| Теплопроводность после ускоренного старения | 0,02353 Вт/(м·К) |
| Группа горючести | Г4 |
Приведённые значения теплопроводности получены при лабораторных испытаниях образца. Это не результаты теплотехнических измерений на готовом капсульном доме.
Требования к теплоизоляции для климата Москвы
При проектировании круглогодично отапливаемых жилых зданий ориентируются на СП 50.13330.2024 «Тепловая защита зданий». Климатические показатели принимают по СП 131.13330.2025 «Строительная климатология».
Для иллюстрации нормативного расчёта возьмём климат Москвы: продолжительность отопительного периода со среднесуточной температурой не выше +8 °C составляет 202 суток, средняя температура этого периода : −1,7 °C. При внутренней температуре +20 °C градусо-сутки отопительного периода (ГСОП) составляют примерно 4383 °C·сут.
| Ограждающая конструкция | Базовое сопротивление теплопередаче для жилого здания, м²·°C/Вт |
|---|---|
| Наружные стены | 2,93 |
| Пол над открытым воздухом | 4,39 |
| Потолок под крышей | 4,39 |
Значения рассчитаны по таблице 3 СП 50.13330.2024 как базовые ориентиры для жилых зданий. Они не являются проверкой соответствия именно этого дома: фактический регион строительства и проектная конструкция ограждений не указаны.
Для слоя ППУ толщиной 100 мм расчетное сопротивление самого материала по указанным лабораторным значениям теплопроводности составляет приблизительно 4,25–4,35 м²·К/Вт. Это не приведённое сопротивление теплопередаче всей конструкции: при расчёте капсульного дома необходимо отдельно учитывать металлический каркас, примыкания, остекление и другие теплотехнические неоднородности.
Результат
За один рабочий день специалисты «Полисферы» выполнили 110 м² теплоизоляции закрытоячеистым ППУ Сибуфом С/30 толщиной 100 мм. Работы выполнены в процессе изготовления дома для круглогодичного проживания. Напыление позволило сформировать слой теплоизоляции на конструкции сложной геометрии в условиях производственной площадки; соответствие всего ограждающего контура требованиям СП требует отдельного расчёта.
